CGAffineTransform에 대해

계기

토이 프로젝트 진행하면서 Custom View의 이동 방법에 대해 공부하다가 CGAffineTransform에 대해 새로 알게 되었습니다.

View를 직접 이동시키기위해서 Constraints를 업데이트하는 방법도 있었고, CGAffineTransform을 이용해 View가 보이는 위치를 바꿔주는 방법도 있었는데, 이번 포스팅에서는 CGAffineTransform에 대해 정리해보고자 합니다.

Affine Transform?

아핀 변환은 점, 직선, 평면을 보존하는 선형 매핑 방법입니다. (여기서 “보존”이라는 단어의 의미는, 아핀 변환 이후에도 평행한 선들은 평행한 상태로 유지되는 등의 상태를 말하는 것 같습니다.)

CGAffineTransform에서 다룰 아핀 변환은 아래와 같은 변환이 있습니다.

아핀 변환	예	변환 행렬	설명
평행이동		\(\begin{bmatrix}1&0&0\\0&1&0\\t_x&t_y&1\\ \end{bmatrix}\)	tx는 x축 방향 변위를, ty는 y축 방향 변위를 나타냄
스케일링		\(\begin{bmatrix}s_x&0&0\\0&s_y&0\\0&0&1\\ \end{bmatrix}\)	sx는 x축에서의 스케일링 인자를, sy는 y축에서의 스케일링 인자를 나타냄.
회전		\(\begin{bmatrix}cos(a)&sin(a)&0\\-sin(a)&cos(a)&0\\0&0&1\\ \end{bmatrix}\)	a는 회전 각도를 나타냄.

위에서 주어진 변환 행렬을 이용해 기존의 점, 직선, 평면을 계산하게 됩니다.

기존의 점을 $(x, y, 1)$, 아핀 변환 중 2배 스케일링 변환된 점을 $(x’, y’, 1)$이라고 할 때, $(x’, y’, 1)$은 아래의 수식으로 구할 수 있습니다.

\[(x', y', 1) = (x, y, 1) \times \begin{bmatrix}2&0&0\\0&2&0\\0&0&1\end{bmatrix} \\ x' = 2x, \;\;\;y' = 2y\]

CGAffineTransform?

Swift에서는 위의 아핀 변환을 CGAffineTransform이라는 Struct를 이용해 제공해줍니다.

위에서 알아봤던 변환 행렬을 알 필요 없이 CGAffineTransform 구조체는 초기화 생성자를 이용해 아핀 변환 후 매핑될 좌표를 모두 계산합니다.

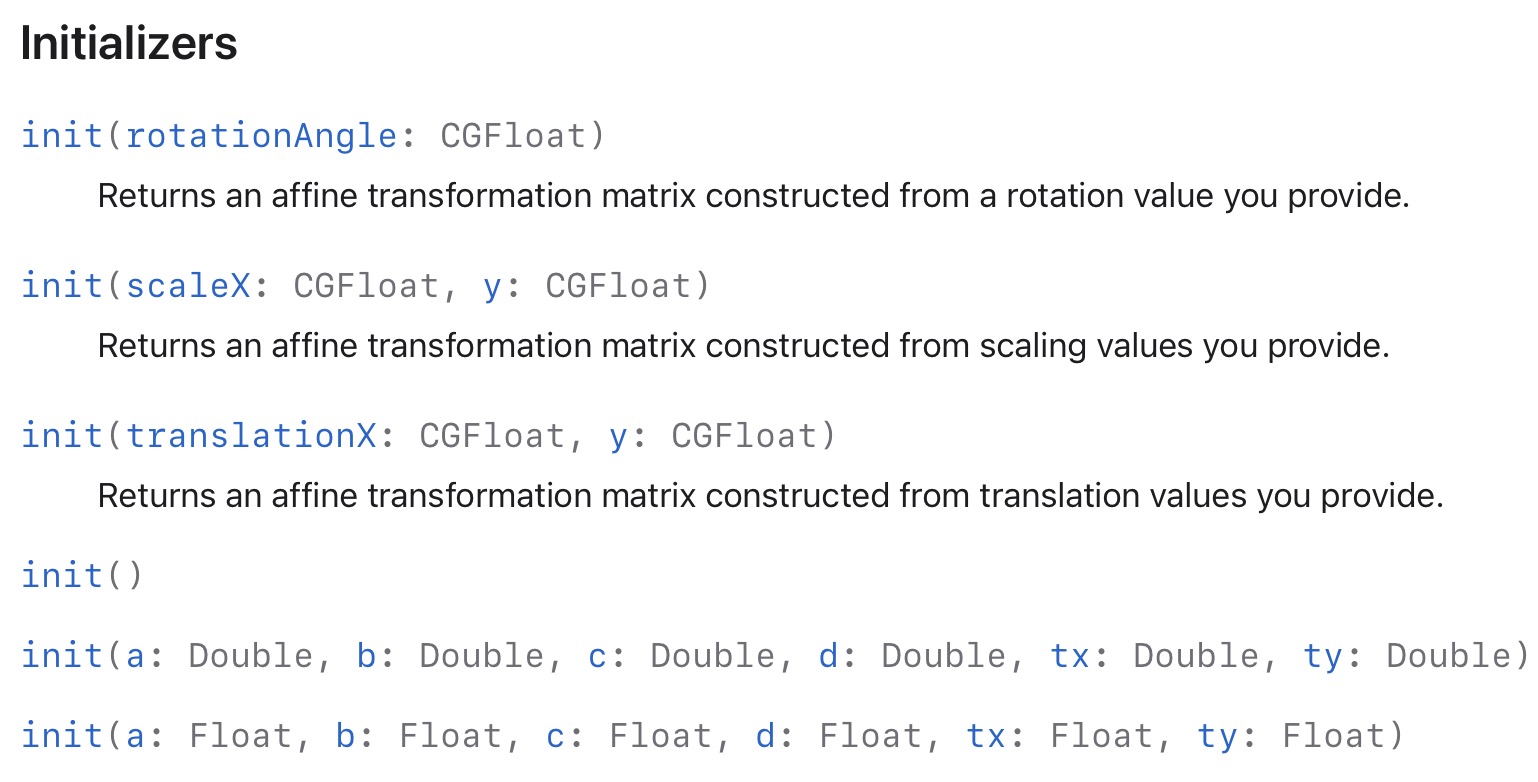

CGAffineTransform 구조체의 초기화 생성자는 위와 같습니다.

초기화 생성자로 아핀 변환 중 rotate, scale, translate 변환을 제공해주는 것을 확인할 수 있습니다.

또한 맨 아래 2개의 초기화 생성자를 통해 직접 변환 행렬을 정의해주는 아핀 변환도 가능합니다. 해당 초기화 생성자들의 매개변수는 아래의 변환 행렬을 기준으로 한 매개변수 입니다.

\[\begin{bmatrix}a&c&0\\c&d&0\\t_x&t_y&1\ \end{bmatrix}\]

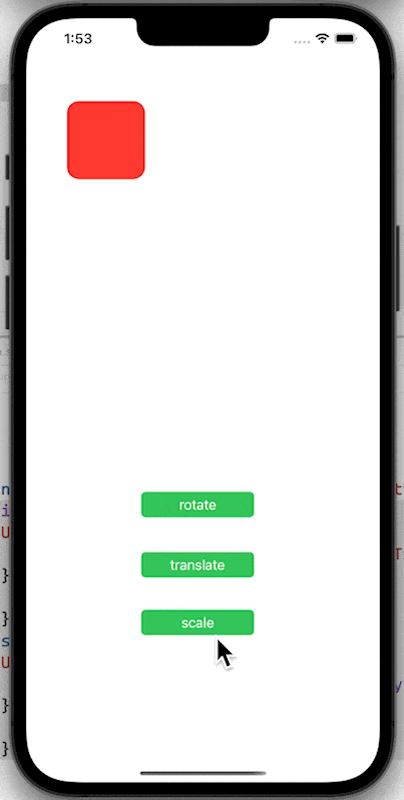

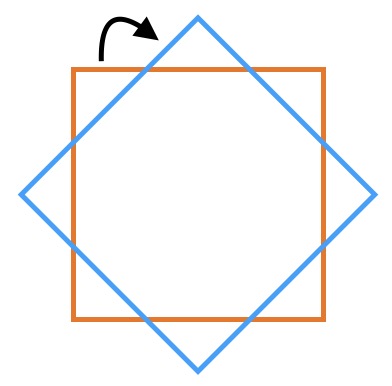

1. init(rotationAngle:) 초기화 생성자 사용 예시



   init(rotationAngle: CGFloat) 초기화 생성자의 경우, 매개변수에 회전하고자 하는 회전 각을 넣어주면 됩니다. (제 경우에는 .pi, .pi/4 등과 같은 값을 넣으면 나중에 알아보기 편했습니다.)

   func rotateButtonDidTap() {
       if didRotate {
            UIView.animate(withDuration: 0.5) {
               self.targetView.transform = CGAffineTransform(rotationAngle: .pi/4)
           } completion: { [weak self] _ in
               self?.didRotate = false
           }
       } else {
           UIView.animate(withDuration: 0.5) {
               self.targetView.transform = .identity
           } completion: { [weak self] _ in
               self?.didRotate = true
           }
       }
   }

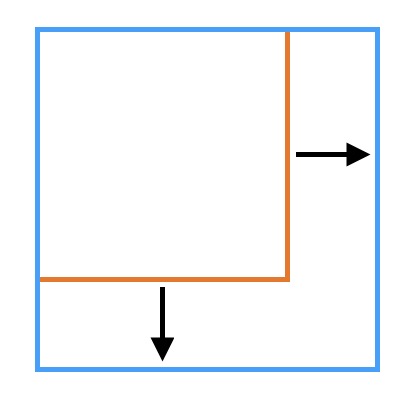

2. init(scaleX:y:) 초기화 생성자 사용 예시



   init(scaleX: CGFloat, y: CGFloat) 초기화 생성자의 경우, 매개변수에 변환하고자 하는 배율을 넣어주면 됩니다.

   func scaleButtonDidTap() {
       if didScale {
           UIView.animate(withDuration: 0.5) {
               self.targetView.transform = CGAffineTransform(scaleX: 2.0, y: 2.0)
           } completion: { [weak self] _ in
               self?.didScale = false
           }
       } else {
           UIView.animate(withDuration: 0.5) {
               self.targetView.transform = .identity
           } completion: { [weak self] _ in
               self?.didScale = true
           }
       }
   }

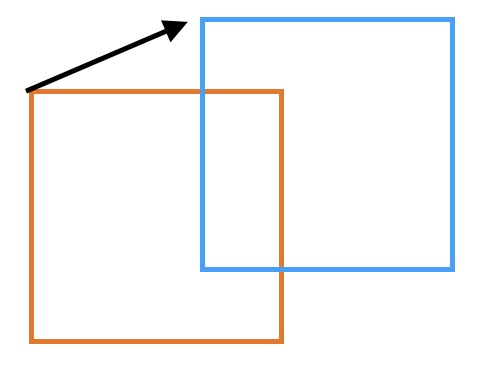

3. init(translationX:y:) 초기화 생성자 사용 예시



   init(translationX: CGFloat, y: CGFloat) 초기화 생성자의 경우, 매개변수에 x, y 축 방향으로 이동하고자 하는 변위만큼의 값을 넣으면 됩니다.

   func translateButtonDidTap() {
       if didTranslate {
           UIView.animate(withDuration: 0.5) {
               self.targetView.transform = CGAffineTransform(translationX: 40, y: 40)
           } completion: { [weak self] _ in
               self?.didTranslate = false
           }
       } else {
           UIView.animate(withDuration: 0.5) {
               self.targetView.transform = .identity
           } completion: { [weak self] _ in
               self?.didTranslate = true
           }
       }
   }

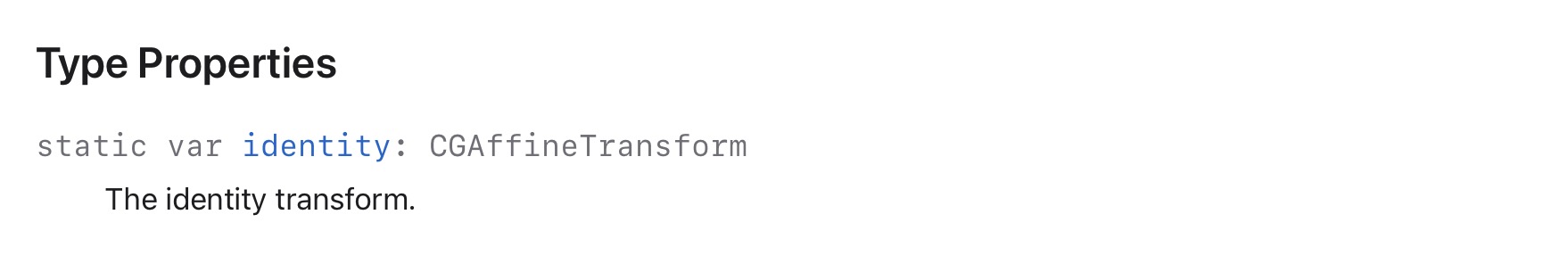

또한 CGAffineTransform 구조체가 제공해주는 타입 프로퍼티에는 identity가 있습니다.

해당 프로퍼티는 아핀 변환 이전의 형태로 다시 돌아갈 때 사용하는 프로퍼티입니다. 아래와 같이 사용하면 아핀 변환된 View가 다시 이전의 상태로 돌아갑니다.

UIView.animte(withDuration: 0.5) {
    self.View.transform = .identity
}

CGAffineTransform 구조체가 제공해주는 인스턴스 메소드는 위와 같습니다.

concatenating(_:) 는 여러 CGAffineTransform의 변환 행렬들을 곱하여 새로운 변환 행렬을 가지는 CGAffineTransform을 만들어주는 메소드입니다.

행렬의 곱셈은 교환 법칙이 성립하지 않습니다. 따라서 concatenating(_:) 메소드를 이용하여 새로운 변환 행렬을 만들고자 할 때는 CGAffineTransform 객체들의 순서를 생각하여야 합니다.
